为了更直观地展现两组数据的对比情况,旋风图是一个不错的选择。

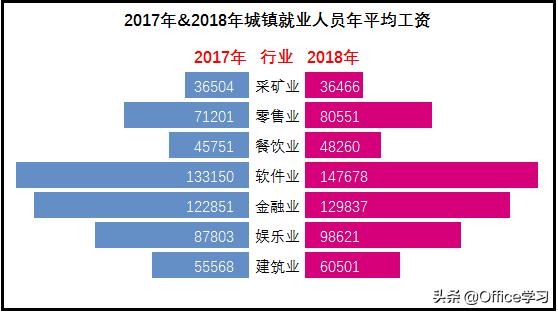

比如,以下这张背靠背条形图就是旋风图。它既不失单调,又能很直观地把2017年和2018年人员年平均工资对比情况体现出来。

202106141001505876510


看到这张图,估计大部分人觉得这肯定得用excel的图表功能才能完成。

所以,先内心OS:因为图表功能不熟悉,所以臣妾做不到啊!

非也,非也……

不一定所有的图表都必须用图表功能才能完成。

利用Excel的条件格式,就可以巧妙地完成这张旋风图的制作,而且比用图表功能制作更是简单多了。


操作步骤:

一、重新整理数据源

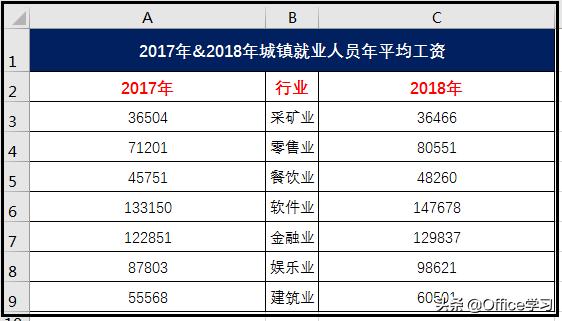

1、数据源重新排列,将行业放在2017年和2018年年薪资中间。

2、将左右两组数据所在单元格列宽调大点,且两边列宽设置一样大小。

202106141001517154182


二、设置条件格式

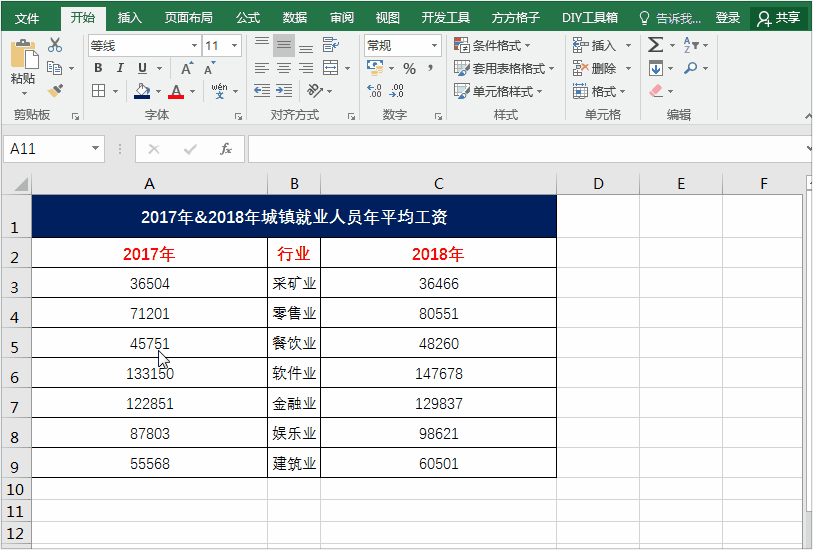

1、分别给A列和C列数据添加数据条。

即:选中A列(或C列),点击【开始】—【条件格式】—【数据条】。

202106141001535352424

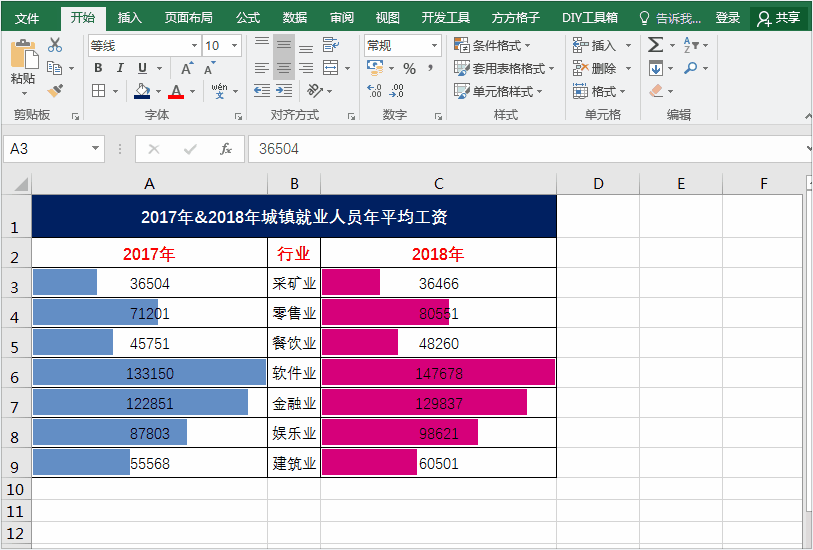

2、添加好数据条后,我们看到A、C列两边的数据条都是靠左对齐。现在我们需要将A列的数据条调整为靠右对齐,也就是将条形图方向调整为从右到左。

即:单击A列数据源区域的任何一个单元格,点击【开始】—【条件格式】—【管理规则】,在打开的【条件格式规则管理器】中,点击【编辑规则】,在【条形图外观】设置区域,将条形图方向设置从右到左。

20210614100156504076


三、调整表格字体及格式

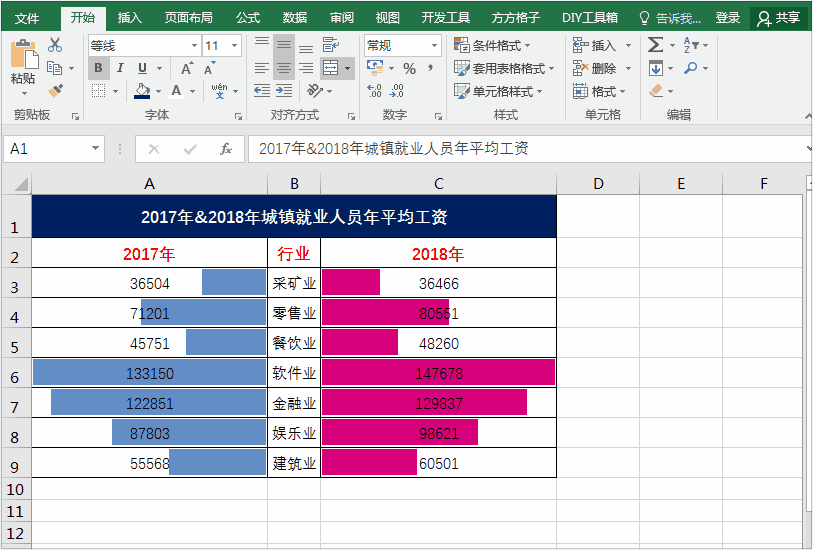

最后,为了整个图表看起来更美观一点,我们可以调整一下表格及字体。

1、将表格调整为无边框线;

2、将A列的数字设置为右对齐,同时增加缩进量;

3、将C列的数字设置为左对齐,同时增加缩进量;

4、将数字字体设置为白色。

202106141001584428678


怎么样,这招是不是简单粗暴?很适合懒人用哈!
